Mechanická - S/SM

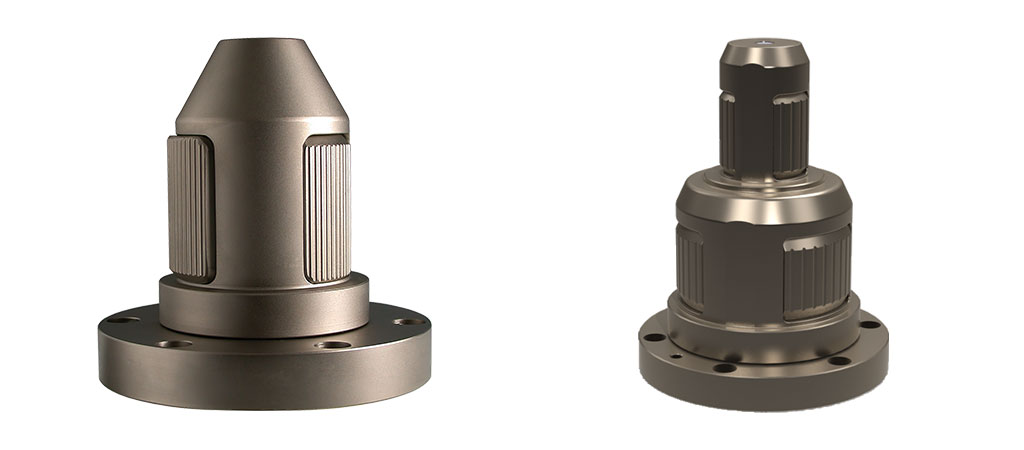

Série MSK-S a MSK-SM
Mechanická expanzní upínací hlavy série MSK-S a MSK-SM upínají skrze otáčení dutinky. Síla upnutí je proporcionální ke krouticímu momentu, přičemž dochází k automatickému vystředění dutinky. Toto řešení je velmi šetrné k dutinkám a umožňuje jejich násobné použití, čímž dochází ke značným úsporám. Mechanické upínací hlavy jsou k dispozici v různých velikostech pro jeden nebo dva průměry dutinek. Mají profilované upínací segmenty pro zvýšení přenosu krouticího momentu nebo hladké segmenty pro dutinky z jiného materiálu, nežli papír. Náš tým Vám pomůže vybrat ten nejvhodnější typ pro Vaši aplikaci z našeho širokého sortimentu. S nízkými investičními náklady lze zaměnit celou sadu upínacích hlav.

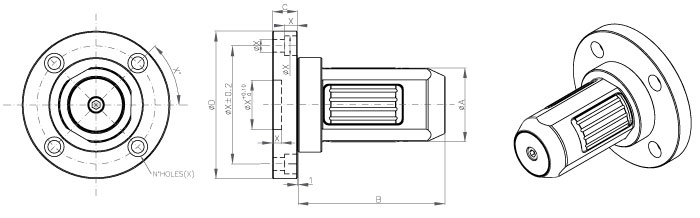

Série MSK-S
| MSK-S |
A mm |
B mm |
C mm |
D mm |
max. Ø expan. mm |
max.hmotnost rolí kg |
Kroutící moment Nm |
X |
| 3" | 75 | 149 | 20 | 148 | 84 | 1800 | 1150 | na zakázku |
| 100 mm | 98 | 149 | 25 | 198 | 107 | 2500 | 2500 | |
| 4" | 100 | 149 | 25 | 198 | 109 | 2500 | 2500 | |
| 5" | 125 | 149 | 25 | 216 | 134 | 3500 | 2500 | |
| 6" | 150 | 149 | 25 | 216 | 159 | 4500 | 2500 | |
| 12" | 303 | 149 | 30 | 398 | 312 | 11000 | 16000 |

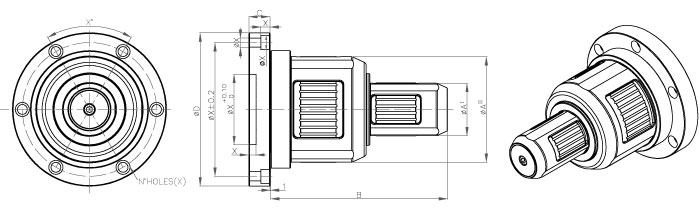

Série MSK-SM
| MSK-SM |
A' / A" mm |
B mm |
C mm |
D mm |
max. Ø expan. mm |
max.hmotnost rolí kg |
Kroutící moment Nm |
X |
| 3" / 4" | 75 / 100 | 250 | 25 | 198 | 84 / 109 | 1800 / 2500 | 1150 / 2500 | na zakázku |
| 3" / 6" | 75 / 150 | 250 | 25 | 216 | 84 / 159 | 1800 / 4500 | 1150 / 5000 | |
| 4" / 6" | 100 / 150 | 250 | 25 | 216 | 109 / 159 | 2500 / 4500 | 2500 / 5000 |
